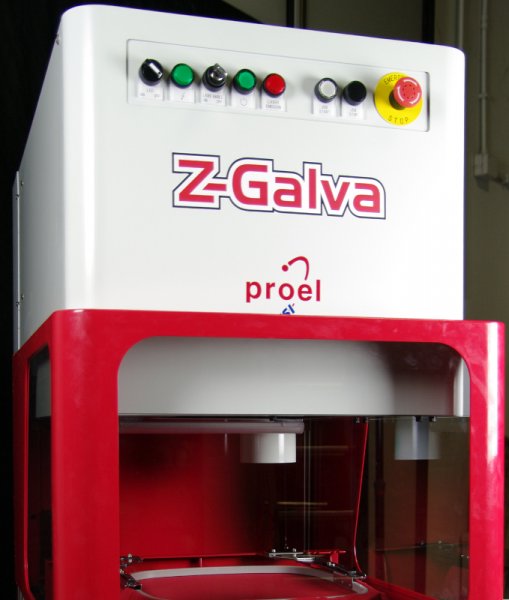

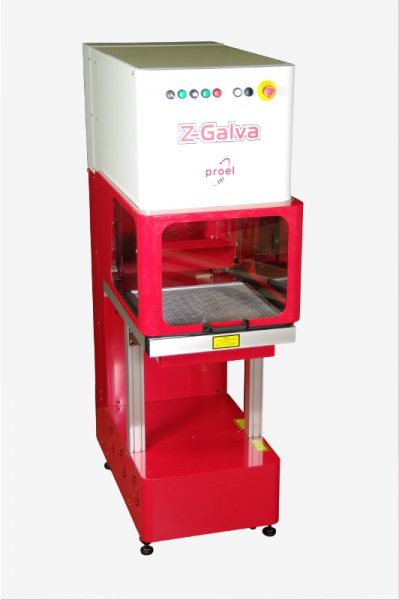

Z-Galva
Z-Galva fa parte della 4a generazione di macchine galvanometriche stand-alone della Proel TSI. Integrando l’esperienza ed il knowhow ereditati dalle versioni precedenti assieme alle nuove richieste del mercato.
Z-Galva permette produzioni innovative con un alto grado di precisione, flessibilità e qualità, tutto ad un costo contenuto. E’ equipaggiata con Laser CO2 CW sigillati - raffreddati ad aria ed a liquido - e con una testa galvanometrica che consente velocità di lavoro estremamente elevate (fino a 10 m/s) raggiungendo quindi elevati livelli di produttività. La Z-Galva può processare molti tipi di materiali, inclusi legno, carta, tessili, alluminio anodizzato, polimeri non-tossici, plexiglass, pellami, alimenti, ecc., e per questa ragione, e’ la macchina ideale per molti mercati inclusi quello Tessile, Promozionale, Alimentare, Packaging, Calzaturiero. La distanza tra il piano di lavoro ed il punto di emissione del laser e’ facilmente regolabile facendo si’ che la Z-Galva possa processare molti tipi di prodotti indipendentemente dal loro spessore. Z-Galva dispone di un vasto set di accessori che la rendono flessibile e capace di soddisfare la gran parte delle necessita’ produttive in ambito Laser.
| COSA PUOI OTTENERE | VIDEO GALLERY |
| [huge_it_slider_id="5"] | [huge_it_slider_id="4"] |
// You can place JavaScript like this
Questa opzione permette una maggiore produttività raggiungibile attraverso il posizionamento del materiale in lavorazione sul secondo telaio mentre si sta già processando il primo. Il piano mobile è molto versatile perché, oltre ad essere utilizzabile come semplice telaio a due posizioni, consente posizionamenti di dimensioni specifiche per lavorazioni più larghe dell’area di scansione della testa galvanometrica. L’unità di controllo touch screen è un accessorio che permette all’operatore di schedulare e gestire una sequenza multipla di lavori, così come di aggiustare i parametri della lavorazione (potenza, velocità, ripetizioni), direttamente sulla macchina Z-Galva, eliminando la necessità di avere accanto alla macchina il Computer di gestione su cui è installato il FocusCut X. L'opzione VISION aggiunge alla macchina Z-Galva un sistema di telecamere ad ALTA risoluzione che insieme al componente software avanzato dà la possibilità di riconoscere automaticamente uno o più oggetti nell'area di taglio e tagliarli con precisione indipendentemente dalla posizione e dalla rotazione Questa opzione consente di utilizzare sulla Z-Galva telai da ricamatrice di qualsiasi tipo e marca, anche provenienti da più ricamatrici. In questo modo, grazie a componenti software specificatamente sviluppate, è possibile ottenere facilmente un allineamento estremamente preciso tra il taglio/incisione laser ed il ricamo, dando vita a ricami con applicazioni con un livello di qualità tipico di sistemi laser ben più complessi e costosi, quale ad esempio il Laser Bridge. Il set di Funzioni Laser A.I. è composto da strumenti software supportati da algoritmi di intelligenza artificiale che permettono di automatizzare le operazioni necessarie a convertine qualsiasi ricamo o file vettoriale in una lavorazione laser pronta all’uso. L’operatore può facilmente aggiungere operazioni Laser al testo ricamato, generare le infor-mazioni di taglio partendo da vettori importati, utilizzare ricami tradizionali per ottenere lavori completi con appli-cazioni, ottenere qualsiasi marcatura sequenziale, come numeri di serie o codici a barre, partendo dai dati contenuti in un database. Tutto con un click del mouseSPECIFICHE TECNICHE
Tecnologia
Tipi di lavorazione
Taglio / Incisione su materiali non metallici.
Macchine configurabile per uso Stand Alone, Integrato o In Linea
Dimensioni (LxPxA)
Peso
270 Kg (Max. 330 Kg)
Area di lavoro (LxP)
Tipo di piano di taglio
Regolabile in Altezza / Aspirato
Estrazione Fumi
Sistema chiuso con cappa di aspirazione regolabile
Potenza laser
CO2 Sigillato 30W / 50W / 60W / 75W - Raffreddato ad Aria
Piano di appoggio (LxP)
500 x 500 mm
Opzioni
Puntatore Rosso - Posizionamento rapido del materiale sul piano di lavoro
Doppio Piano Scorrevole - Caricamento e Rimozione rapida del materiale mentre la macchina lavora
Camera System - Taglio di Precisione su materiale gia’ ricamato /tessuto / stampato.
Attacco Telai Ricamatrice - Lavorazioni integrate Ricamo/Laser
Software
FocusCut X - Incluso
Lingue
EN / IT / FR / GE / SP / PO
Interfaccia Utente
Personal computer / Tablet (Non Inclusi) - Pannello di Controllo
Alimentazione
Mono Fase 220/240 Vac 50/60Hz
Consumo Massimo
1,4 KVA con Laser 50W (Max 1,7 KVA)
PUNTATORE ROSSO / ASSE Z
Un puntatore rosso dinamico traccia un’anteprima delle curve laser in modo da consentire un perfetto posizionamento del materiale. Z-Galva dispone di un vasto set di accessori che la rendono flessibile e capace di soddisfare la gran parte delle necessità produttive nell’ ambito delle lavorazioni Laser
PUNTATORE ROSSO

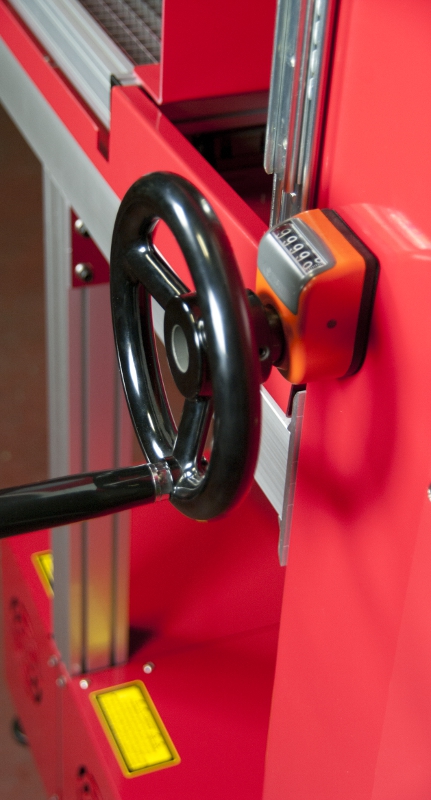

ASSE Z

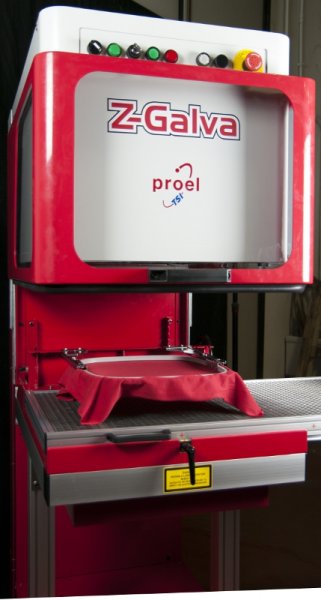

SLIDING FRAME
TOUCH SCREEN
VISION - SISTEMA TELECAMERA

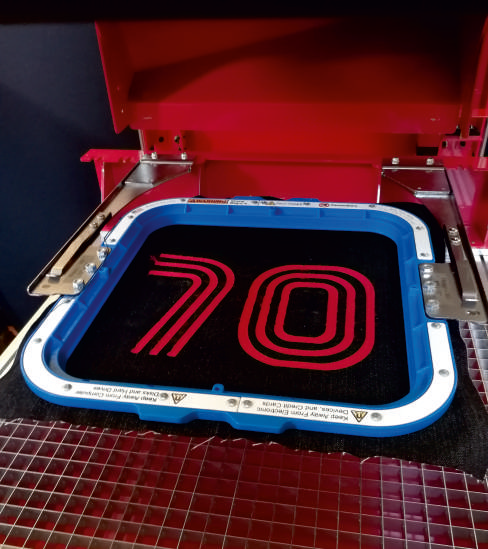

SISTEMA TELAIETTI

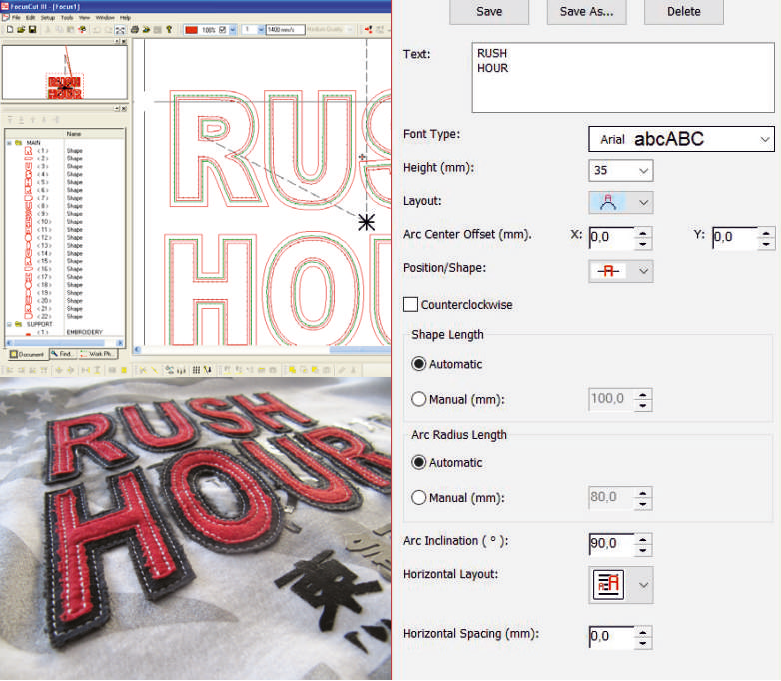

FUNZIONI LASER A.I.
